让复合钢格板整体结构美观

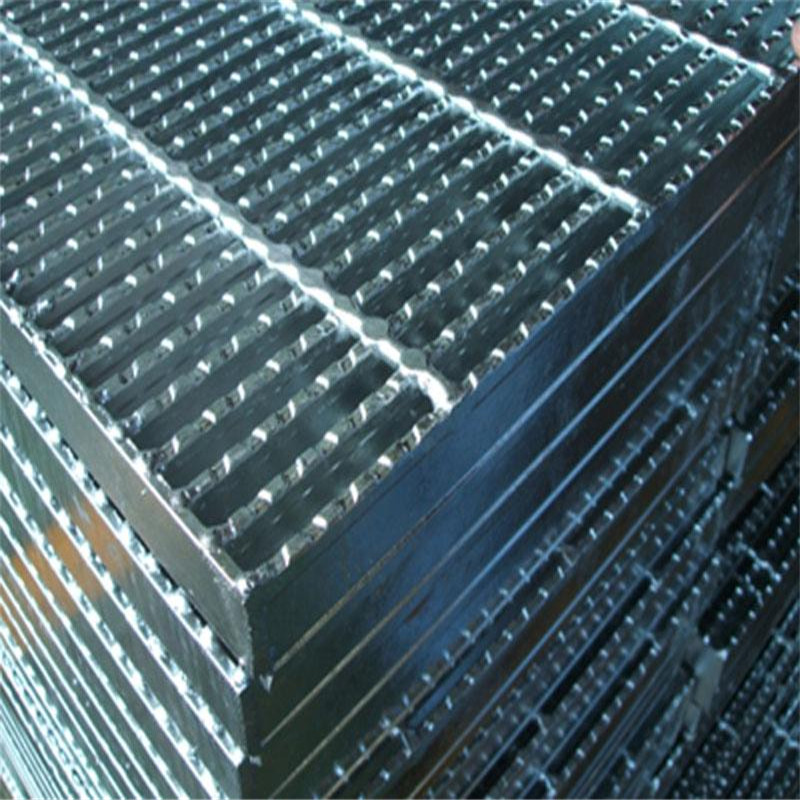

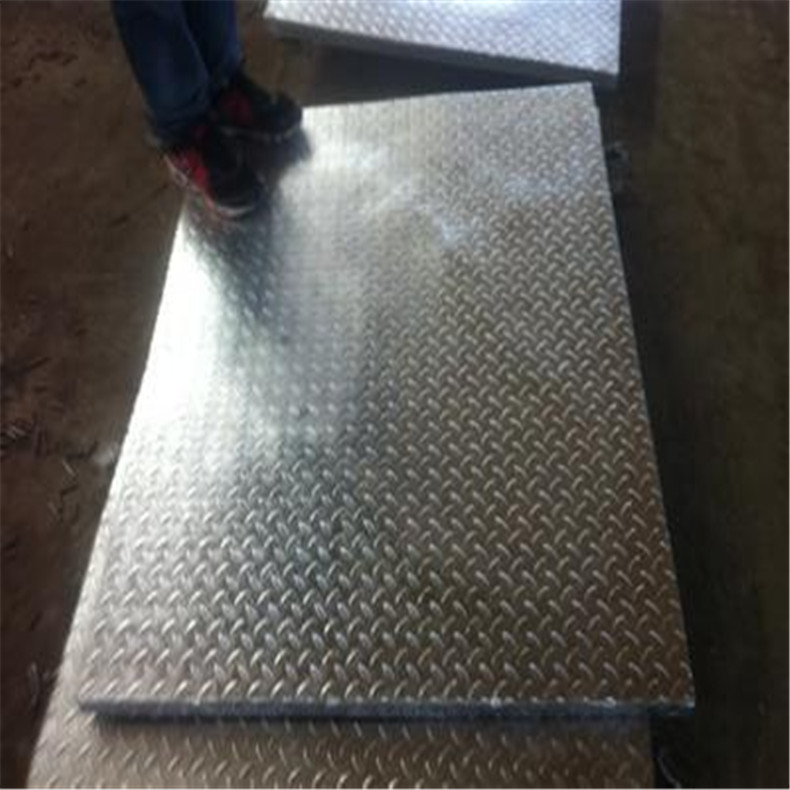

复合钢格板是钢格板系类之一，具有超强承载力，防滑效果更佳。它是用承载扁钢与横杆交叉焊接之后，在表面铺上一层花纹板焊接，将花纹板和钢格板用气体保护焊进行整合焊接。

如何让复合钢格板整体结构美观？

1.首先将花纹板与钢格板叠加并在中心位置确定定位点进行点焊，然后纵向由中间向两端以散布方式、横向每间隔三支扁钢和一支横杆间距的方式进行焊接成型，最后进行花纹板和钢格板周圈焊；焊接完成后，对格栅复合板进行镀锌处理。

2.在整合焊接过程中，除最外侧主体扁钢和包边扁钢能与花纹板焊接外，其余只能保证花纹板和钢格板上的麻花钢之间有焊缝。焊缝长度为15~20mm，焊脚高度为4~6mm。对焊缝长度和焊脚高度的限制，适用于复合钢格板所有的焊接要求，强度能够满足现场使用要求，如果超出此范围，太大则没有必要，而且影响美观程度，太小则会影响产品质量。

3.花纹板与钢格板叠加后，花纹板的边界超出钢格板边界小于等于3mm。格栅复合板的上下两层边界若未对齐，其超出3mm，则对于周圈的焊接来说，不容易焊接到位，影响焊接质量，另外一方面在复合钢格板安装时，由于有间隙，不容易固定。

4.焊接过程中所使用的主要焊接设备是CO2气体保护焊机。使用的CO2气体保护焊为半自动化操作，焊接过程中因热量产生的变形小，可连续作业生产率高，焊接后不用清渣焊点滑顺美观，而且减少了中间环节，大大提高了焊接施工效率，有利于保证施工进度和焊接质量。

    本焊接方法，在保证了整个格栅复合板强度的情况下，尽量较少焊接点及焊接次数，保证整体结构的实用、美观。一次成型焊接技术，将传统的镀锌后整合焊接改成先整合焊接后再镀锌，能有效的解决因重复进行酸处理和浸镀造成的时间上的浪费，并有效的提高了钢格板产品外观色泽的一致性。
